Pourquoi avoir redessiné l'écran de LogiDCC ?

Le précédent TCO, aux allures des réseaux spaghettis des années 70, ne représentait pas du tout ce réseau doté de belles lignes droites dont certaines atteignent 7 mètres. Nous l'avons donc redessiné. En résumé, nous avons amélioré les points suivants :

  • Tracé des voies en linéaire comme sur les vrais TCO et non plus en boucle.
  • Renumérotation des signaux (100 pour le secteur d'Aumont, 200 pour le secteur de Bassange et kilométrique pour les signaux de pleine voie).
  • Ajout des index (n° des trains) en certains points du TCO pour faciliter le suivi des circulations.
  • Boutons de PRS qui ressemblent désormais plus à du matériel ferroviaire que des boutons Word ou Excel.
  • Table du PMV plus conforme aux tables des vrais postes.
  • Relooking de la barre des pupitres, avec photo de chaque loc et ajout des n° de train.
  • Installation d'une horloge murale fonctionnelle et paramétrable en prévision de la gestion des horaires.
Présentation de l'écran

L'écran joue un rôle primordial dans notre système. Il assure l'interface entre l'aiguilleur et les différentes installations. Voyons comment est organisée l'image sur notre écran 24 pouces.

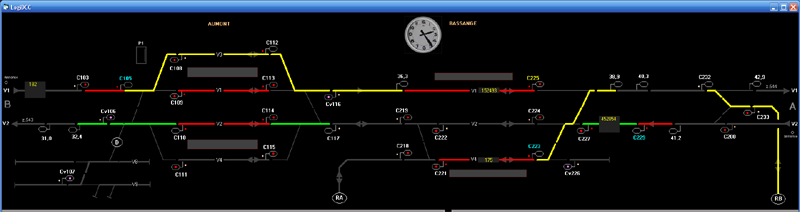

La partie supérieure de l'écran contient le TCO (Tableau de Contrôle Optique).

Tout comme pour les vrais trains, il renseigne l'aiguilleur sur l'état des installations de sécurité, principalement les signaux, les aiguilles et les circuits de voie.

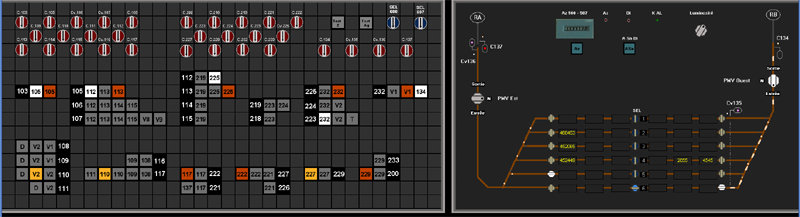

La partie intermédiaire supporte la barre de commande, composée de 2 TCC (Table de Commande et de Contrôle) permettant de former des itinéraires.

  • A gauche, la TCC des PRS d'Aumont et de Bassange
  • A droite, la TCC du PMV (Poste à Manettes de Voies) qui gère le faisceau des voies de remisage des rames non utilisées.
En partie inférieure de notre écran, nous retrouvons la barre des pupitres, principalement destinée à la gestion du suivi des trains.
Affichage de la boîte à outils
La partie inférieure droite de notre écran comporte un casier métallique à clapets, baptisé "Documents du poste". Il suffit de cliquer sur cette image ....







... pour faire apparaître la boîte à outils de l'application LogiDCC.

Nous verrons que cet utilitaire offre de nombreuses possibilités pour la mise au point et la maintenance de notre application.
